Когда вы пользуетесь стиральной машиной, холодильником, СВЧ-печью, электрической плитой, водонагревателем и другими электроприборами, есть вероятность выноса напряжения на металлический корпус прибора из-за нарушения изоляции электрического проводника. Это может привести к поражению человека током или к пожару.

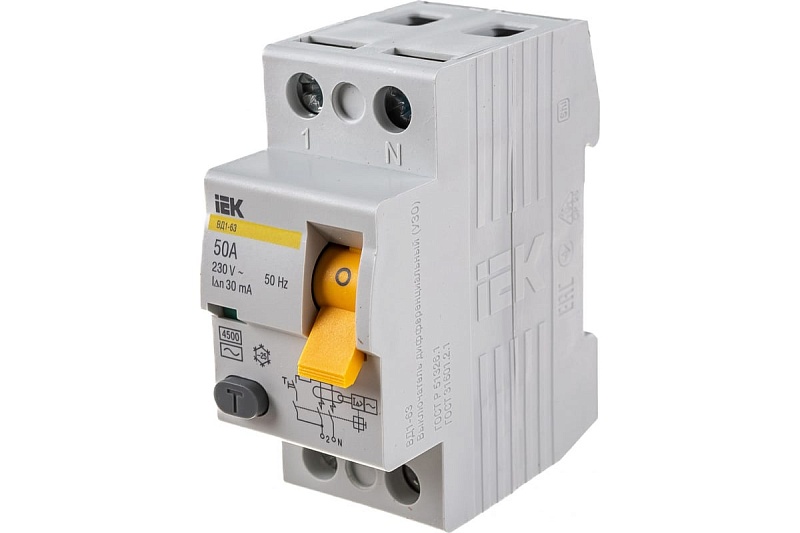

Глусская энергогазинспекция рекомендует: чтобы повысить безопасность эксплуатации электросетей, нужно применять различные защитные устройства. Одним из самых распространенных и надежных является устройство защитного отключения (УЗО). Этот прибор постоянно контролирует состояние изоляции электропроводки, оборудования, а при обнаружении утечки тока почти мгновенно отключает поврежденную цепь.

Рассмотрим случай, когда УЗО у вас нет

При нарушении изоляции токоведущих проводов ток будет поступать на корпус техники, то есть, например, стиральная машина окажется под напряжением.

И если одновременно прикоснуться к ней и к другому имеющему соединение с «землей» предмету (трубопроводу водоснабжения, отопления, газоснабжения и т. д.) или стоять на токопроводящем полу, то человек попадет под действие электрического тока. Результаты прикосновения могут быть разные.

В одном случае — легкий испуг, в другом — серьезные последствия, вплоть до остановки сердца.

Применение УЗО в схеме с защитным проводником

Рассмотрим пример с подключением электроприбора в электрическую сеть с использованием защитного нулевого РЕ-проводника (трехпроводная сеть) и УЗО. В данном случае при повреждении изоляции и возникновении потенциала на металлическом корпусе электрического прибора появится ток утечки, при котором сработает УЗО и отключит поврежденный участок.

Применение УЗО в схемах без защитного проводника

Рассмотрим тот же пример с электроприбором с использованием УЗО,

но уже без применения защитного PE-проводника (старая двухпроводная сеть).

В этом случае в момент, когда человек прикоснется к поврежденному корпусу электрического прибора, образуется цепь для прохождения тока через тело человека на землю. Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, которое отключит поврежденный участок сети. Время срабатывания УЗО составляет не более 0,4 секунды, что в большинстве случаев достаточно, чтобы обеспечить защиту человека.

Как выбрать и установить УЗО

При выборе УЗО необходимо учитывать его номинальный ток, который должен соответствовать присоединяемой нагрузке и параметрам электросети. Наиболее часто в быту применяются устройства с номинальными токами 16 и 25 А и дифференциальным током 30 мА. Также очень важно правильно подключить УЗО. Для этого лучше всего обратиться к специалистам.
